悬臂式货架 / Products 当前位置:首页 > 产品展示 > 仓储货架系列
产品名称:悬臂式货架
产品类别:仓储货架系列 -> 悬臂式货架
订购热线:13584979233
分享到:

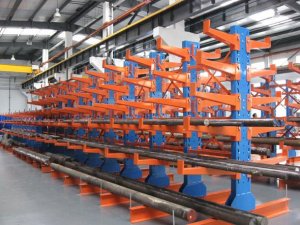

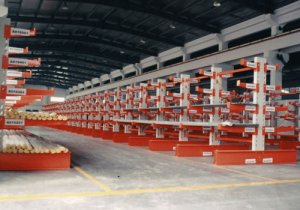

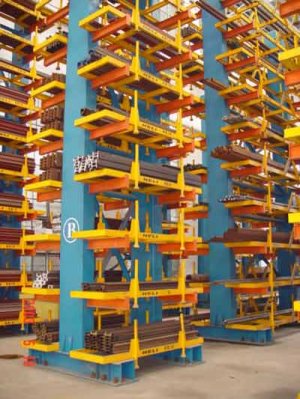

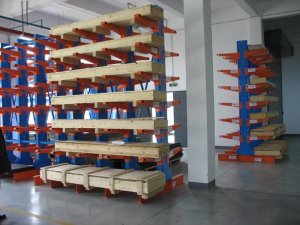

点击查看大图片 点击查看产品结构图
返回上一页
货架结构特点
1、悬臂式货架有单臂和双臂之分,高效存储木料、管材、长条物等类似产品。悬臂式货架可由单个立柱片单元配以悬臂通过水平拉杆、斜拉杆等连续组成多个单元系统。
  2、悬臂式货架在质量、安全性和管理方面是行之有效的存储系统。立柱片由立柱和底座构成,立柱由两片特殊设计的C型钢对焊而成,这种结构充分利用材料的抗载容量,有着承载大、造价低的特点。
  3、立柱预制双排孔,孔的节距为100mm,悬臂通过板销与立柱连接,可以以100mm为节距上下调节。
悬臂架参数表(参考)
产品规格 立柱规格 立柱高度 悬臂规格 悬臂长度 单臂荷重
  (mm) (mm) (mm) (mm) (kg)
  轻型悬臂架 50*100*2.0 ≤1800 40*60*1.5 ≤700 ≤150
  60*120*2.0 ≤2000 40*80*1.5 ≤1000 ≤250
  50*100*1.5 ≤300
  中型悬臂架 70*140*2.0 ≤2500 50*100*2.0 ≤1100 ≤350
  50*120*1.5 ≤400
  50*120*2.0 ≤450
  80*180*2.0 ≤3000 50*140*1.5 ≤1200 ≤500
  50*140*2.0 ≤600
  重型悬臂架100*200*2.5 ≤3500 100*100*2.0 ≤1300 ≤1000
  60*160*2.0 ≤1500
